为了实现可靠的XRF分析，理想的粉末必须极其细小，并具有均匀的粒度分布。这两个特性至关重要，因为它们确保了制备出均匀、紧密压实的样片。这最大限度地减少了样品表面在物理和化学上的变化，而这些变化是导致大多数分析不准确的直接原因。
粉末的物理状态不仅仅是一个准备步骤；它是分析精度的基础。不一致或粗糙的粉末会引入光谱仪无法纠正的基本错误，因此追求细小、均匀的颗粒是获得可信结果的首要目标。
理想XRF样片的物理学基础
压制样片的目标是向X射线束呈现一个完全均匀、平坦的表面。初始粉末的特性直接决定了您能达到这种理想状态的程度。
为什么细度是不可或缺的
“粒度效应”，也称为微吸收，是XRF中一个主要的误差来源。在粗颗粒混合物中，一种元素的较大颗粒可能会吸收另一种元素较小、相邻颗粒发出的荧光X射线。
这种“阴影”效应意味着检测到的信号不再与实际浓度成正比，从而使您的结果产生偏差。将样品研磨得尽可能细（通常低于50微米）可以显著减少这种效应。
均匀度的关键作用
仅有细度是不够的；颗粒的大小也必须一致。粒度分布宽的粉末在搬运和压制过程中容易发生偏析。
较细的颗粒可能会从较粗的颗粒中筛出，导致压片模具内分布不均。这会形成一个不能代表主体样品的表面，从而导致重复性差。
实现均匀分布
当粉末既细又均匀时，它的行为更像流体。这使得它能够与粘合剂均匀混合，并在压力下紧密堆积，而不会产生梯度或空隙。这种均匀性是定量XRF分析建立的核心假设。
从原材料到理想粉末
获得理想粉末需要一个受控的、可重复的过程。每一步都是为了克服特定的物理挑战而设计的。
研磨和碾磨过程
碾磨是减小粒径的主要方法。目标是将原材料样品破碎成细粉，其中单个晶粒远小于X射线束的穿透深度。这是消除粒度效应的关键第一步。
粘合剂的功能
在压制之前，粘合剂会与样品粉末混合。它有两个功能：作为润滑剂，帮助颗粒相互滑动并形成致密样片；以及为成品样片增加结构完整性。粘合剂必须与样品完全混合，以避免产生新的不均匀性来源。
保持一致的稀释度
样品粉末与粘合剂的比例必须精确测量并对分析批次中的所有样品保持恒定。稀释比例的任何变化都会在最终计算的浓度中产生相应的误差，使样品间的比较无效。
了解权衡和常见陷阱
尽管目标是完美的粉末，但制备过程本身涉及妥协和潜在的误差来源。
污染的固有风险
研磨样品的行为会引入来自研磨容器（例如，磨机、研钵、球）的污染。使用碳化钨磨机将引入钨（W）和钴（Co）；使用玛瑙磨机将引入二氧化硅（SiO₂）。您必须意识到这一点，并选择不会干扰您试图分析的元素的研磨介质。
粘合剂偏析
如果粘合剂的粒径或密度与您的样品粉末显著不同，两者将不会很好地混合。这可能导致样片内出现富含粘合剂和富含样品的区域，从而完全破坏了均匀化的目标。
样片完整性与压力
参考资料指出，15至40吨的压力很常见。虽然高压对于致密、耐用的样片是必需的，但对制备不当的粉末施加过大的压力可能导致样片破裂或分层。理想的粉末与合适的粘合剂结合，可以在最佳压力下形成坚固的样片。
为您的分析做出正确的选择
您的具体分析目标应指导您的样品制备策略。
- 如果您的首要重点是最大准确度和痕量检测： 优先将样品研磨至尽可能细、均匀的尺寸（<50 µm），并使用高质量的粘合剂和精确控制的稀释比例。
- 如果您的首要重点是高通量筛选： 稍微粗糙但仍然一致的研磨可能是可以接受的，但您绝不能在研磨、混合和压制过程的重复性上妥协。
- 如果您正在分析研磨介质中存在的元素： 您必须使用替代的研磨材料（例如，玛瑙、氧化锆），或者接受这些特定元素无法准确量化。
最终，控制粉末的物理特性是控制XRF数据质量和可靠性最有效的方法。
总结表：
| 特性 | 重要性 |
|---|---|
| 细粒度 (<50 µm) | 减少粒度效应和微吸收误差 |
| 均匀的粒度分布 | 防止偏析并确保样品均匀性 |
| 与粘合剂均匀混合 | 提高样片的密度和结构完整性 |
| 一致的稀释比例 | 保持浓度计算的准确性 |
准备好使用高品质实验室压片机来增强您的XRF分析了吗？ KINTEK 专注于自动实验室压片机、等静压机和用于精确粉末压制的加热实验室压片机。我们的设备可帮助您获得细小、均匀的样片，从而在实验室环境中获得可靠的结果。立即联系我们，讨论您的需求并了解我们如何支持您的分析精度！

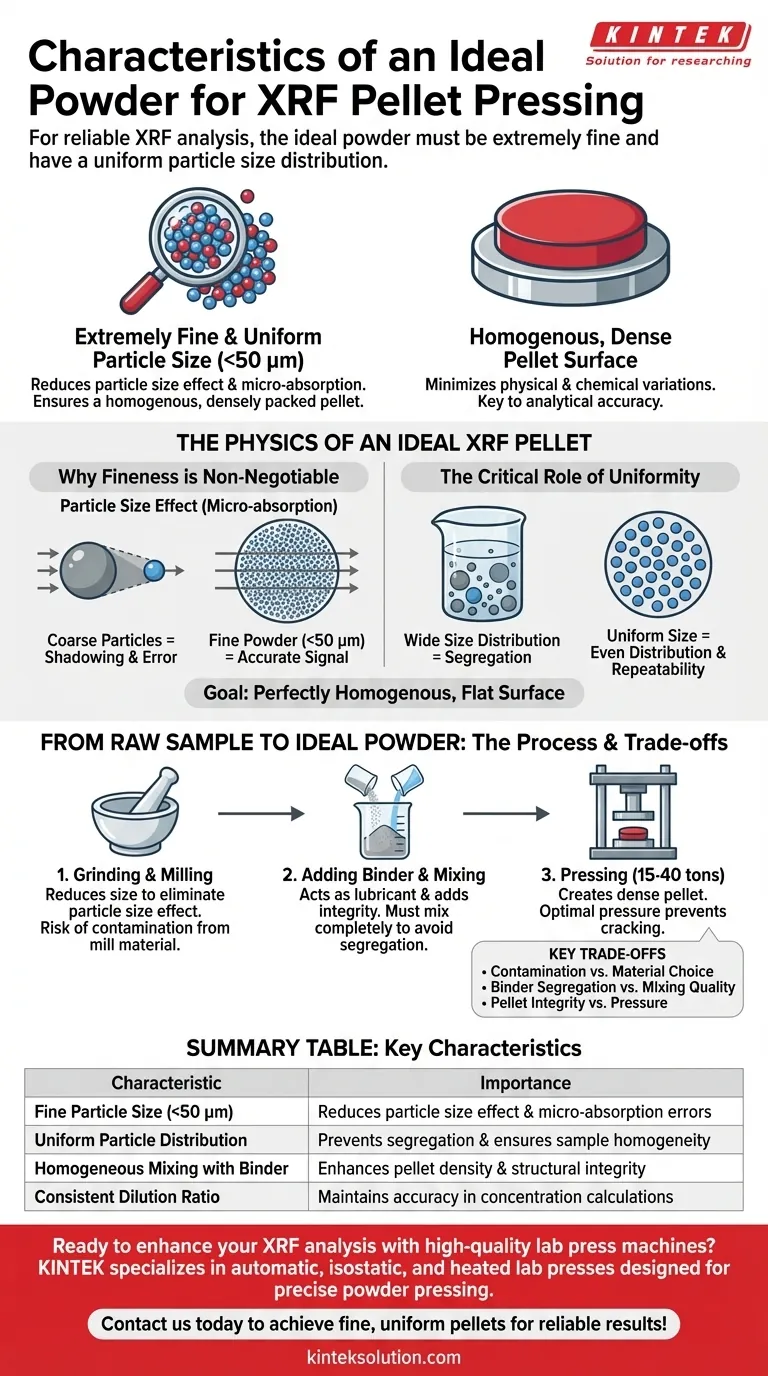

图解指南
相关产品
- 用于傅立叶变换红外光谱仪的 XRF KBR 塑料环形实验室粉末颗粒压制模具
- 实验室用 XRF 硼酸粉颗粒压制模具
- 用于傅立叶变换红外光谱仪的 XRF KBR 钢环实验室粉末颗粒压制模具
- XRF KBR 傅立叶变换红外实验室液压压粒机
- 用于 XRF 和 KBR 颗粒压制的自动实验室液压机
