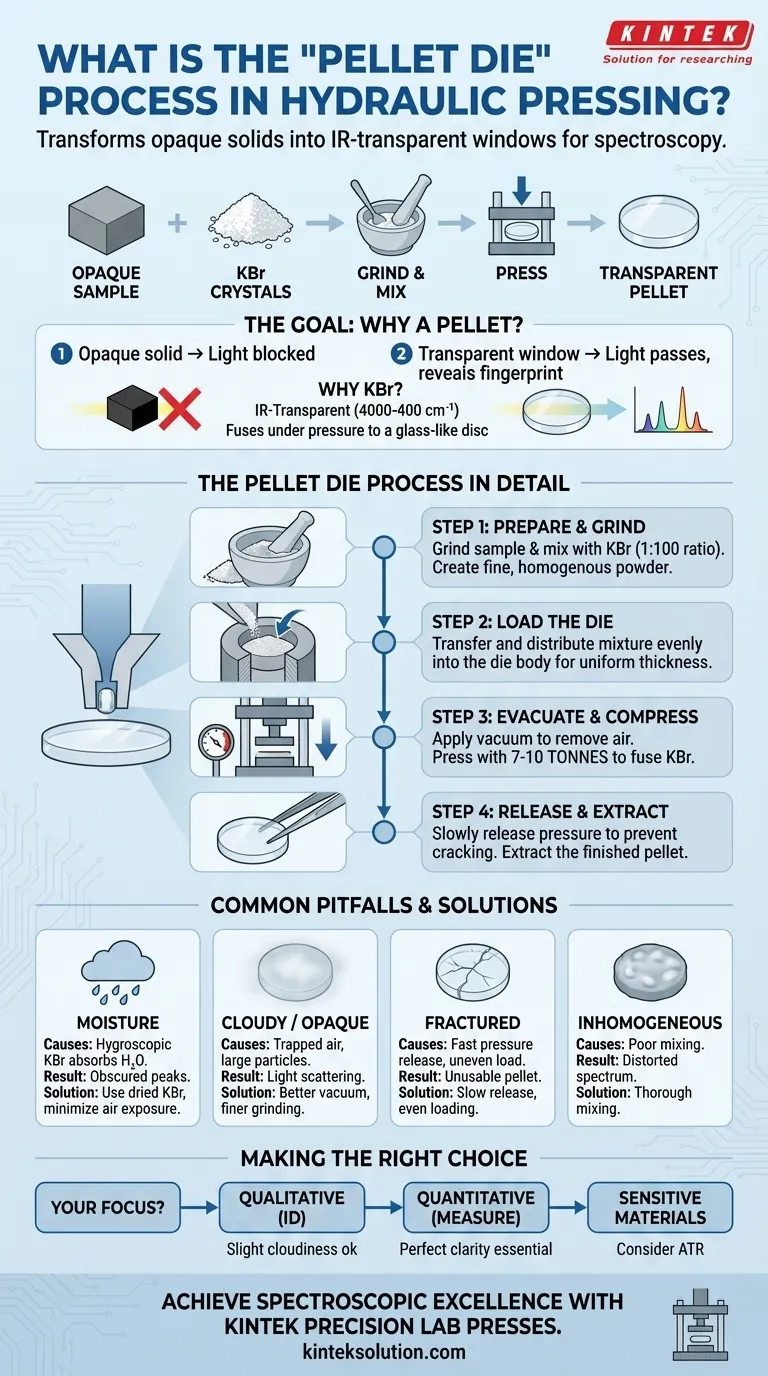

液压压片中的“压片模具”工艺是什么？掌握Ftir样品制备，实现清晰光谱

在分析光谱学中，“压片模具”工艺是一种制备固体样品进行分析的标准方法，最常用于傅里叶变换红外（FTIR）光谱。它涉及将少量样品与大量红外透明盐（通常是溴化钾（KBr））混合，将混合物研磨成细粉，并使用液压机在专用容器（即压片模具）中将其压制成一个薄而坚固的半透明圆盘。

压片模具工艺的核心目的不仅仅是压平样品，而是将其悬浮在红外透明基质中。这使得不透明的固体变成一个窗口，光谱仪的光束可以通过它，揭示样品的化学指纹。

目标：为什么要制备压片？

通过透射光谱分析固体材料的主要挑战是它们通常是不透明的。红外光束无法穿过原始粉末或晶体，这使得分析变得不可能。压片方法巧妙地解决了这个问题。

溴化钾（KBr）的作用

溴化钾是这项技术的首选介质，原因有二。首先，它在最常见的分析范围（4000-400 cm⁻¹）内对红外辐射透明，这意味着它没有自己的光谱峰，不会干扰样品的分析。

其次，在高压下，柔软的KBr盐会流动并融合成一个坚固的玻璃状圆盘，将样品颗粒困在其结构中。

创建光学透明圆盘

目标是在熔融的KBr基质中创建细磨样品的均匀悬浮液。如果操作得当，所得压片足够透明，红外光束可以以最小的散射通过，从而允许检测器测量样品材料特异性吸收的光。

压片模具工艺详解

制作高质量的压片需要仔细注意过程中的每一步。压片模具本身是一种高精度钢制工具，由主体、基座和一个或两个冲头组成。

步骤1：样品准备和研磨

首先将样品研磨成极细的粉末，通常使用玛瑙研钵和研杵以避免污染。然后将这种细粉与光谱级KBr混合。

典型的比例是1-2份样品与100份KBr（按重量计）。在此阶段进行彻底的研磨和混合对于确保最终压片均匀性至关重要。

步骤2：装载模具

将粉末混合物小心地转移到压片模具的主体中。将粉末均匀分布在基座或下冲头的表面上至关重要，以确保最终压片厚度均匀。

步骤3：抽真空和压缩

装载后，模具通常连接到真空泵。从KBr粉末中去除截留的空气是关键一步；任何残留的空气都会导致最终压片变得浑浊和不透明。

在真空下，使用液压机通过冲头施加7至10吨的载荷。巨大的压力使KBr颗粒融合在一起形成一个坚固的圆盘。

步骤4：释放和取出压片

必须缓慢释放压力，以防止压片破裂。移除载荷后，拆卸模具，小心取出制成的透明压片，放入光谱仪的样品架中。

了解权衡和常见陷阱

最终光谱的质量完全取决于压片的质量。一些常见问题可能会损害结果。

水分问题

KBr具有高度的吸湿性，这意味着它很容易从大气中吸收水分。水在红外光谱中具有非常强且宽的吸收带，很容易掩盖样品的峰。始终使用干燥的KBr并尽量减少暴露在空气中。

浑浊或不透明的压片

浑浊的压片是最常见的失败。这是由光散射引起的，其原因是研磨不足（样品或KBr颗粒过大）或截留的空气/水分，因为压制过程中真空不足。

破裂或碎裂的压片

如果液压释放过快或粉末未均匀装载到模具中，压片可能会破裂或碎裂。这使得压片无法使用。

样品不均匀性

如果样品和KBr混合不彻底，压片的一部分将比其他部分含有更高浓度的样品。这会导致扭曲的、不具代表性的光谱，不适用于定量分析。

为您的分析做出正确选择

您压片所需的质量直接取决于您的分析目标。

如果您的主要重点是定性识别： 稍微浑浊的压片仍然可以接受，只要主要吸收峰清晰可辨以进行化合物识别。
如果您的主要重点是定量测量： 压片质量至关重要。您需要一个完全透明、均匀的圆盘，由精确称重的组分制成，以确保可重现和准确的结果。
如果您的材料敏感或具有反应性： 您必须考虑高压或与KBr的相互作用是否会改变您的样品化学结构，在这种情况下，替代采样方法（如衰减全反射（ATR））可能更合适。

掌握压片模具技术是一项基本技能，它能将不透明的固体转化为光谱发现的清晰窗口。

总结表：

步骤	关键操作	目的
1	研磨样品并与KBr混合	确保细小均匀的粉末以提高清晰度
2	将混合物装入模具	均匀分布以获得均匀的压片厚度
3	施加真空和7-10吨压力	去除空气，将KBr熔合为固体圆盘
4	缓慢释放压力并取出	防止破裂，获得透明压片

使用KINTEK的精密实验室压片机升级您实验室的样品制备！无论您从事分析光谱学还是其他实验室领域，我们的自动实验室压片机、等静压机和加热实验室压片机都能确保可靠、高质量的压片形成，以进行准确的FTIR分析。今天通过我们的联系表格联系我们，讨论我们的设备如何提高您的效率和结果——让我们共同实现光谱卓越！
