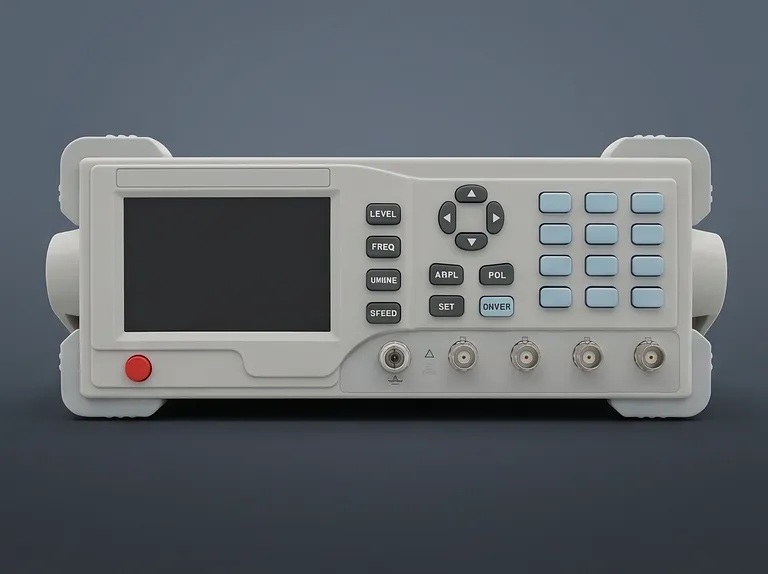

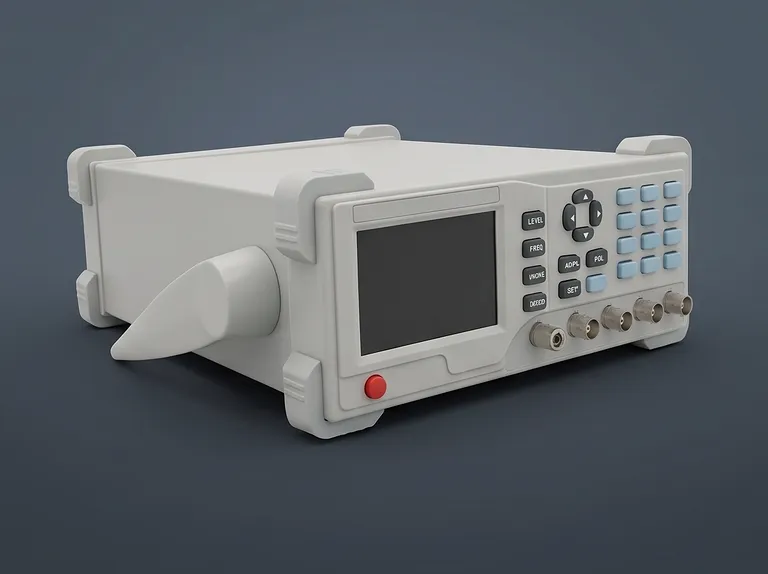

台式数字LCR电桥及DCR元件测试仪

产品概述

这款高精度台式数字LCR电桥仪器基于先进的自动平衡电桥架构设计，为无源元件、活性材料和电化学系统提供卓越的阻抗和参数表征能力。系统工作带宽高达100 kHz，具备1 Hz的连续频率分辨率，并提供0.2%的基本测量精度。通过集成专用的直流电阻（DCR）分析功能以及电解电容表征模式，该设备为严苛的分析实验室和高产量的电子制造环境建立了必要的测试基准。

该仪器旨在简化元件评估和自动化质量工作流程，配备内置多级分选比较器、可编程偏置电压生成功能以及灵活的测试信号电平。它在电池研究实验室、电子元件制造生产线、进料检验（IQC）工位以及精密传感器制造设施中发挥着关键作用。高速采样能力与灵活的触发控制相结合，确保电桥能够轻松从手动台式诊断过渡到全自动分选机驱动的检测站。

该测试仪器采用工业级电磁屏蔽、稳健的前端模拟信号调理以及全面的开路/短路夹具补偿技术，在严苛的生产轮班中保持卓越的数据稳定性和重复性。其生动的3.5英寸TFT彩色显示屏、双5位参数读数以及符合标准的SCPI通信接口，为研究人员和测试工程师提供了最大的测量信心、完整的轨迹记录和快速的系统集成。

主要特点

• 自动平衡电桥架构：采用四端子开尔文测量拓扑结构，配合先进的自动平衡电桥电路，有效消除引线阻抗和接触电阻，确保在宽动态范围内实现0.2%的基本测量精度。
• 连续频率和电平控制：提供高达100 kHz的测试频率能力，支持1 Hz步进的连续微调，并结合10 mV至2000 mV（1 mV步进）的可调交流激励信号电平，可在精确的工作条件下实现真实的元件剖析。
• 集成DCR和电解电容测试：具备原生的直流电阻（DCR）模式和专用的电解电容测量算法，无需外部信号源或辅助仪表即可进行全面的无源元件表征。
• 可调内部直流偏置源：包含集成式可编程直流偏置输出，范围为10 mV至1500 mV（分辨率为1 mV），有助于进行精确的电容电压系数分析、半导体结评估和极化介电测试。
• 先进的5档比较器和分选：具备硬件驱动的5档分选功能（三个合格档、一个不合格档和一个辅助档），带有声音报警和-50%至+50%的可调筛选公差限制，最大限度地提高生产线的分选效率。
• 高速测量引擎：提供可选的采集速率：2次/秒（慢速）、4次/秒（中速）和8次/秒（快速），允许操作员在快速制造吞吐量和超低噪声分析精度之间优化平衡。
• 全面的夹具校准：支持全量程开路和短路校准程序，消除杂散电容、寄生电感和夹具引线电阻，以维持实验室级的测量完整性。
• 直观的显示和统计记录：配备3.5英寸1600万色TFT屏幕，可同时显示5位主参数和次参数，支持实时统计记录（最大值、最小值、平均值）以及双语系统固件切换。
• 广泛的工业连接性：配备标准的USB Device、RS-232（或RS-485）和Handler接口，支持工业标准的SCPI命令语法，并可选配GPIB和USB Host，以实现自动化测试设备（ATE）的集成。

应用领域

技术规格

为什么选择本产品

• 卓越的计量完整性：基于具有0.2%基本精度的精密自动平衡模拟前端，该仪器保证了科学出版物和工业合规性所需的稳定、无漂移的阻抗测量。
• DCR与交流阻抗的双重多功能性：在一个紧凑的单元中结合了高分辨率直流电阻（低至0.0001 Ω）和高达100 kHz的交流阻抗分析，整合了您的测试台并降低了资本投入。
• 无缝自动化制造集成：配备标准的Handler、RS-232/485和USB接口，配合稳健的SCPI命令解析，该系统可轻松集成到高速分选机、机器人拾放生产线和集中式工厂执行系统中。
• 全面的夹具和配件生态系统：从4端子开尔文测试线到SMD贴片元件镊子和镀金校准片，我们完整的配件系列消除了任何元件几何形状下的寄生误差。

立即联系我们的技术工程团队获取个性化报价、申请定制的测试夹具配置，或探讨这款台式数字电桥如何优化您的测试工作流程。
