高精度元件阻抗与电容测试手持式数字LCR电桥测试仪

产品概述

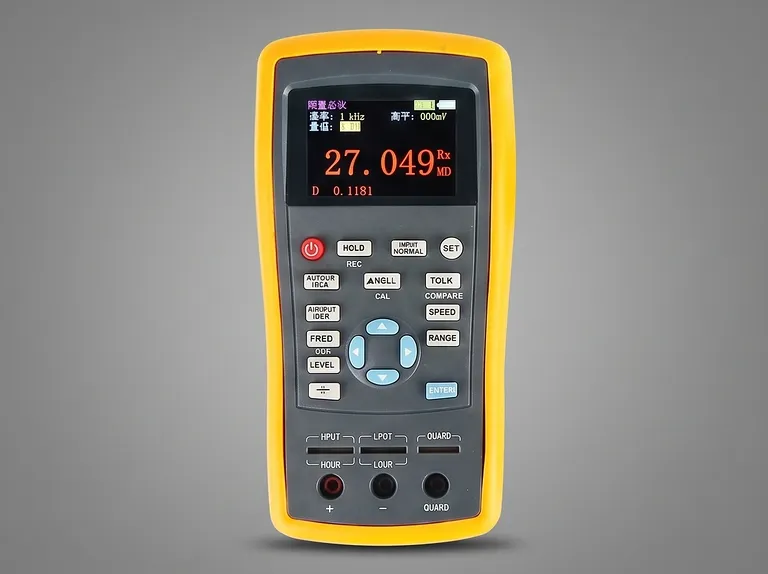

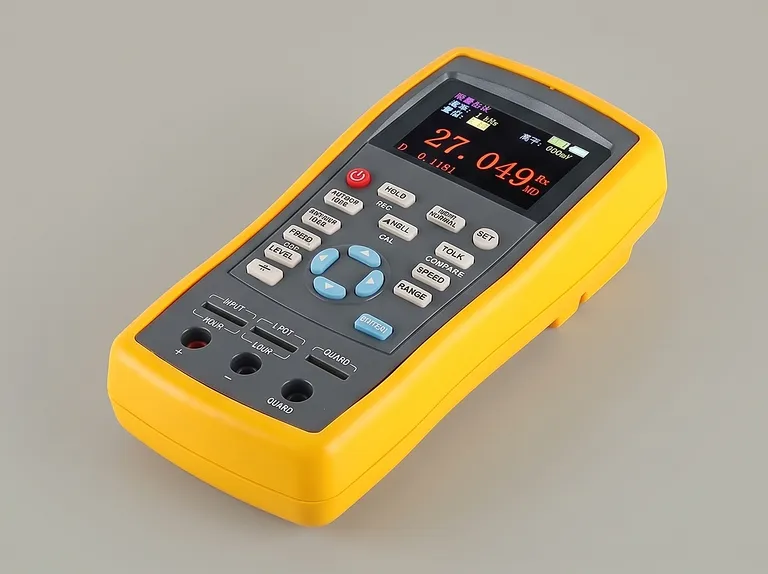

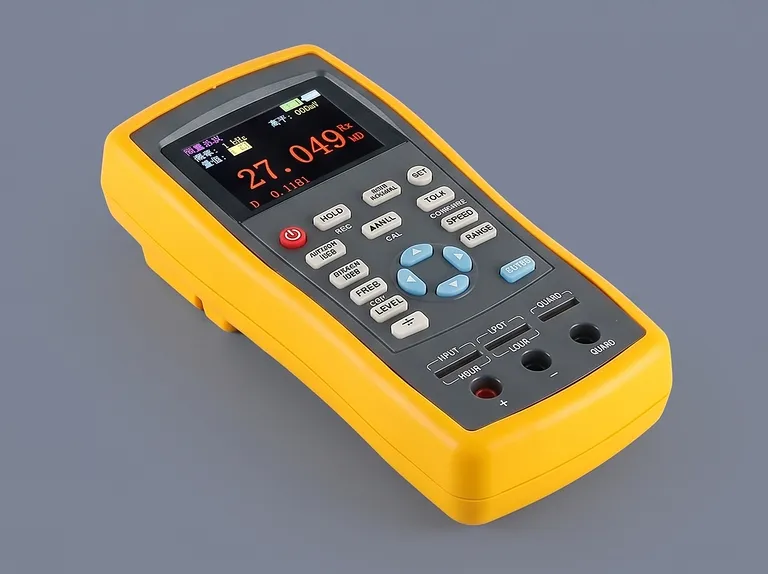

这款手持式数字LCR电桥测试仪在超便携、坚固的现场仪器中提供了台式机级别的阻抗测量能力。该设备专为高吞吐量测试、实验室研究和元件分选而设计，集成了先进的数字信号处理技术和清晰的2.8英寸彩色TFT显示屏。它可在宽广的频率范围内提供多参数表征，是表征无源电子元件、电解电容器、电池和磁性材料不可或缺的工具。

该仪器旨在满足严苛的研发环境以及快速质量控制工作流程的需求，具有高达100 kHz（1 Hz分辨率）的连续频率调节、精密直流电阻（DCR）评估以及可编程内部直流偏置电压功能。该装置可自动识别元件、进行公差分选和偏差测量，从而简化元件制造、消费电子验证和电池单元生产线中重复的检查程序。

该系统采用抗冲击工业底盘，由大容量可充电锂电池供电，确保在受控实验室环境和严苛的现场服务环境中都能提供可靠的性能。全速USB连接与行业标准SCPI协议兼容，确保了无缝的自动化数据采集、远程仪器控制以及与现代测试基础设施的顺畅集成。

主要特点

• 高达100 kHz的连续频率输出： 先进的直接数字合成技术允许测试频率在100 Hz至100 kHz之间以1 Hz步进无缝调节，实现精确的谐振跟踪和跨可变工作频段的全面阻抗分析。
• 0.2%高精度测量引擎： 精密模拟前端架构提供0.2%的基本测量精度和4.5位分辨率，能够捕捉电感器、电容器和电阻器的微小变化，满足关键研发需求。
• 全面的主参数和副参数测试： 同时评估主参数（L、C、R、Z）以及关键的副参数（X、D、Q、θ、ESR），提供关于能量损耗、相位角和等效串联电阻的全面见解。
• 专用电解电容和DCR模式： 专门的测试算法可准确评估极化电解电容器，并对线圈、变压器和接触电阻接口进行直流电阻（DCR）分析。
• 可编程内部偏置电压： 可产生10 mV至500 mV（以1 mV为增量微调）的内部直流偏置，允许在真实工作条件下对受偏置影响的陶瓷和半导体结进行动态表征。
• 智能元件自动识别： 自动检测连接的元件类型（电阻器、电容器、电感器），无需人工干预即可选择最佳测量参数和等效电路模型。
• 先进的筛选和偏差分选： 具备可自定义的元件公差分选功能（1%至50%，标准预设为1%、5%、10%和20%），并配有实时百分比偏差显示，实现快速、无误的质量筛选。
• 高分辨率2.8英寸彩色TFT显示屏： 明亮、高对比度的屏幕显示丰富的图形数据、测试设置和测量读数，支持用户自定义背光强度和多语言系统设置。
• 全速USB通信与SCPI兼容性： 通过标准SCPI协议指令架构，实现双向数据传输、外部系统同步和自动化测试脚本执行。
• 完整的校准和夹具通用性： 集成的开路和短路校准程序消除了寄生引线阻抗，支持开尔文夹、橡胶测试引线和精密SMD测试镊子夹具。

应用领域

技术规格

为何选择本产品

• 便携式设备中的台式机精度： 采用优质模拟前端设计，提供0.2%的测量精度，消除了便携便利性与计量级精度之间的传统权衡。
• 多功能多频率阻抗表征： 具有高达100 kHz的连续可调测试频率和可编程直流偏置电压，允许研究人员为敏感的电化学、磁性和介电样品重现精确的工作环境。
• 针对高吞吐量检查工作流程优化： 内置自动识别、可配置的多仓公差分选和即时偏差显示，极大地加速了电子和电池材料的质量保证周期。
• 强大的连接性与完整的校准完整性： 通过USB实现对SCPI协议的完全兼容，便于自动化制造测试，而直接的开路/短路校准保证了测试指标的可重复性和一致性。

立即联系我们的技术销售团队获取报价、讨论夹具兼容性，或为您实验室的工作流程配置最佳的阻抗测试解决方案。
