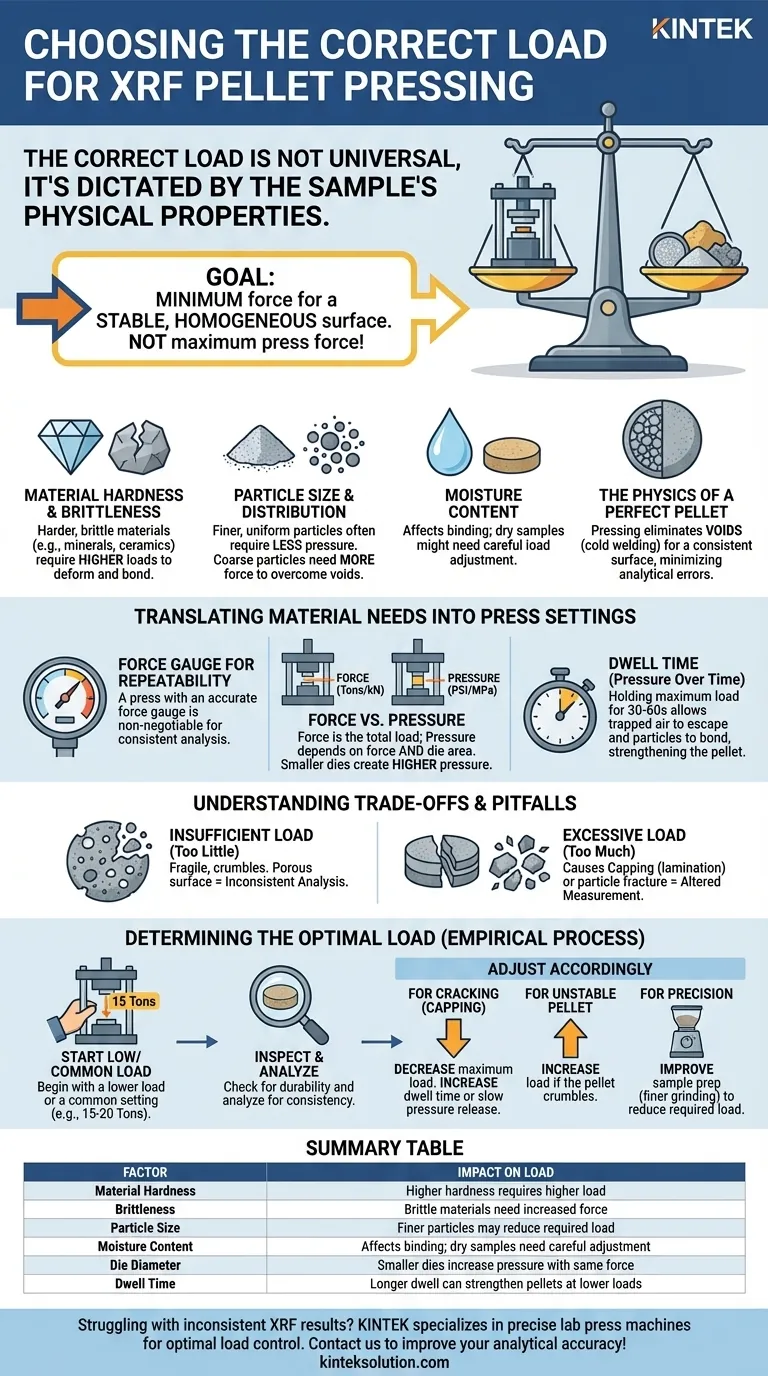

在选择Xrf压片时应考虑哪些因素？以准确性和耐用性为优化目标

XRF压片的正确负荷并非一个通用常数，它主要由样品材料本身的物理特性决定。材料硬度、脆性、粒径和水分含量等因素决定了形成稳定、均匀压片所需的压力。目标是施加足够的压力以消除空隙并形成坚实的圆盘，同时不使样品破裂或损坏压片机。

最佳负荷不是您的压片机能够提供的最大力，而是形成机械稳定和均匀样品表面所需要的最小力。超过这个点会引入误差并有损坏样品的风险，而达不到这个点则会影响分析准确性。

完美压片的物理学原理

用于X射线荧光（XRF）分析的压片过程的全部目的是创建一个具有完美平坦、光滑和均匀表面的样品。这最大限度地减少了由表面粗糙度、粒径效应和矿物学变化引起的分析误差。

目标：均匀、稳定的表面

压制良好的压片会向X射线束呈现一致的“面”。这确保了结果能代表块状样品，从而提高分析的准确性和精密度。

克服颗粒空隙和密度问题

松散的粉末在颗粒之间含有大量的空气间隙。压片负荷的主要作用是克服这些空隙，迫使颗粒紧密接触直到它们锁定在一起。这个过程被称为冷焊，它会形成致密、坚实的样品。

材料硬度和脆性的作用

像地质矿物或陶瓷这类更硬、更脆的材料需要更高的负荷。需要施加更大的力才能使这些刚性颗粒变形并结合在一起。更软、更具延展性的材料通常需要的压力要小得多。

粒径和分布的影响

更细、研磨更均匀的粉末通常需要更少的压力就能形成良好的压片。较小的颗粒具有更大的体积表面积，有助于更好的粘合。较粗或形状不规则的颗粒会产生更大的空隙，需要更大的力来压实。

将材料需求转化为压片设置

了解材料特性后，您就可以确定液压机上的适当设置。“负荷”就是您施加的力。

使用测力计实现可重复性

无法衡量就无法控制。没有精确测力计（通常以吨或千牛顿为单位）的压片机几乎无法实现可重复的分析。这是控制负荷最重要的单一特性。

力和压力的关系

请记住，力和压力是不同的。施加在样品上的压力取决于施加的力以及模具的表面积。

力 (Force): 压片机施加的总负荷（例如，20 吨）。
压力 (Pressure): 分布在模具面积上的力（例如，PSI 或 MPa）。

对于相同施加的力，直径较小的模具将产生高得多的内部压力。这在处理非常坚硬的材料时至关重要。

保持时间：随时间变化的压力

保持时间是保持最大负荷的时间长度。将压力保持 30-60 秒可以让被困的空气逸出，并给颗粒足够的时间沉降和结合，即使在较低的峰值负荷下也能通常形成更牢固的压片。

理解权衡和常见陷阱

施加不正确的负荷是XRF结果不佳的主要原因。力太小和力太大都会造成明显的问题。

负荷不足的风险

用力过小的压片会很脆弱，在处理过程中可能会碎裂。更重要的是，其表面将是多孔且不平整的，导致X射线吸收和荧光不一致，这直接影响分析准确性。

过度负荷的危险

施加过大的力同样是有问题的。它可能导致“分层”或层压，即压片在弹出时分裂成水平层。这是由被困的空气或内部应力引起的。过大的负荷也可能使颗粒的晶体结构破裂，从而改变分析测量。

“一刀切”的误区

最大的错误之一是对所有样品类型使用单一的、标准的负荷。一个对软粘土样品来说完美的负荷，对于坚硬的硅砂来说将完全不足，而用于沙子的负荷可能会破坏粘土压片。

确定样品的最佳负荷

寻找正确负荷的过程是经验性的，但可以系统地进行，以确保高质量、可重复的结果。

如果您的主要重点是为一种材料开发新方法： 从一个常见的负荷开始（例如，对于 40 毫米模具为 20 吨），并以 +/- 5 吨制作一系列压片。目视检查耐用性并分析它们，以找到提供最一致结果的负荷。
如果您的主要重点是尽可能高的精度： 优先于压制前的样品制备。精细、一致的颗粒研磨将改善粉末流动性和粘合性，通常会降低所需负荷并提高分析可重复性。
如果您遇到压片开裂（分层）问题： 立即降低您的最大负荷。尝试增加保持时间或减慢卸压速度，以使被困的空气更温和地逸出。
如果您正在处理各种不同的材料： 配备清晰、准确的测力计的压片机是必不可少的。从较低的负荷（例如 15 吨）开始，只有在所得压片不具备机械稳定性时才增加负荷。

掌握压片负荷是通过系统地找到确保样品完整性和提供分析信心的平衡点。

摘要表：

因素	对负荷的影响
材料硬度	硬度越高，所需的负荷越大
脆性	脆性材料需要增加的力
粒径	更细的颗粒可能会降低所需负荷
水分含量	影响粘合；干燥的样品通常需要仔细调节负荷
模具直径	较小的模具在相同力下会增加压力
保持时间	较长的保持时间可以在较低负荷下使压片更坚固

因压片不当而导致XRF结果不一致而苦恼？ KINTEK 专注于实验室压片机，包括自动实验室压片机、等静压机和加热实验室压片机，旨在帮助实验室实现精确、可重复的样品制备。我们的设备确保对矿物、陶瓷和粉末等材料实现最佳的负荷控制，提高您的分析准确性和效率。立即联系我们，讨论我们的解决方案如何满足您的特定需求并提高您实验室的性能！
