4680圆柱电池可拆卸式分体测试套件

产品概述

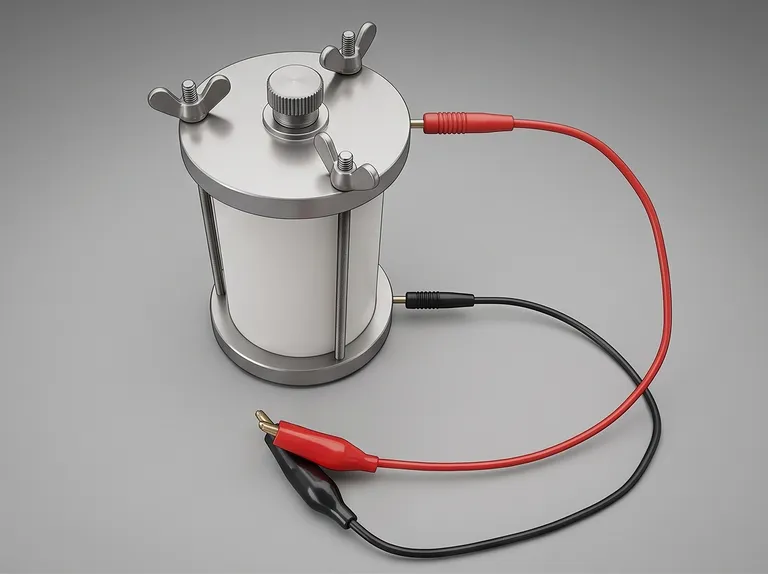

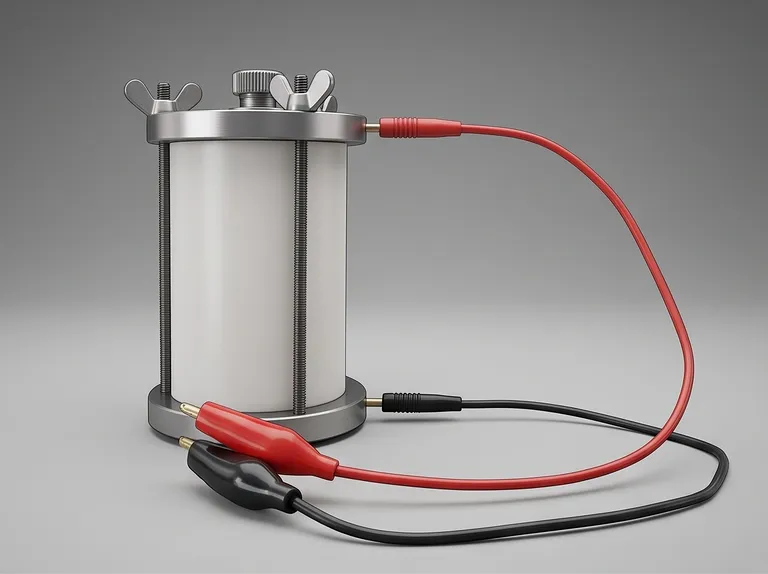

这款可拆卸式分体测试套件专为涉及4680圆柱电池的实验室处理和测试工作流程而设计。其分离式的上下端盖结构为电池提供了一个实用的外壳，内部圆柱形组件则构建了明确的容纳空间。该配置支持在研究、评估及相关组装程序中实现可重复的电池定位。

该套件适用于电池研发实验室、电芯开发团队、高校研究小组以及使用圆柱形电池格式的先进材料设施。它可以集成到需要受控电池固定、耐电解液密封以及方便电池取用的物理测试装置中。可拆卸设计也支持检查、清洁、配置更改及重复实验使用。

结构细节专为严苛的实验室条件而选定。端盖采用304不锈钢，标准圆柱体采用PTFE（聚四氟乙烯），O型圈采用氟橡胶以抵抗电解液腐蚀。顶盖内的弹簧有助于保持对电池的紧固压力，而M4固定螺钉则在套件组件之间提供了明确的机械连接。

主要特点

• 4680圆柱电池兼容性： 内部圆柱空间尺寸专为4680电池规格设计，内径为46 mm，内部高度为80 mm。这种几何结构为用户在实验室工作流程中提供了明确的电池容纳区域。

• 可拆卸分体结构： 分离的上下端盖使夹具易于打开、拆卸、检查和重新组装。当研究人员需要在测试阶段之间接触电池或希望高效更改实验配置时，这种设计非常有用。

• 304不锈钢端盖： 上下盖均由304不锈钢制成，外径为68 mm。该材料为重复的实验室处理和紧固操作提供了稳固的结构界面。

• 耐电解液密封： O型圈由氟橡胶制成，因其耐电解液腐蚀性能而被选中。该密封元件有助于在电池研究过程中为封闭的电池提供更受控的界面。

• PTFE圆柱组件： 标准中间圆柱组件使用PTFE，为电池容纳部分提供了耐化学腐蚀的材料。当应用需要不同的材料配置时，可定制PEEK版本。

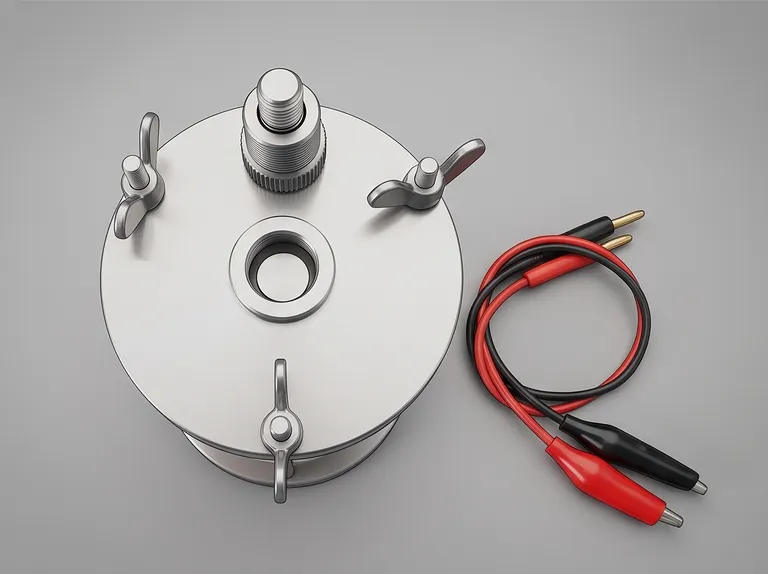

• 弹簧辅助电池固定： 顶盖内置弹簧，有助于将电池固定在夹具内。这一集成紧固功能支持在无需额外外部固定组件的情况下实现一致的定位。

• 明确的机械固定： M4固定螺钉使用指定的螺纹尺寸连接组件。标准化的螺钉规格简化了识别过程，并有助于保持可重复的组装程序。

• 紧凑的实验室规格： 组装后的外部尺寸为Φ68 mm × H106 mm。这种紧凑的圆柱形外形适用于需要严格管理夹具尺寸的测试台和实验室装置。

• 配置灵活性： 可拆卸结构和可选的PEEK圆柱材料使设备能够适应不同的研究需求。如果标准PTFE配置不符合预期的测试环境，可协商定制方案。

应用领域

技术规格

该规格集侧重于决定兼容性和实际用途的物理接口。46 mm的内径和80 mm的圆柱高度定义了内部容纳区域，而55 mm的外径和80 mm的组件高度描述了中间圆柱部分本身。68 mm的端盖直径和Φ68 mm × H106 mm的整体尺寸为夹具规划提供了所需的外部尺寸参考。

当设备用于电池研究时，材料选择同样重要。304不锈钢上下盖提供了主要的结构组件。PTFE用于标准中间部分，PEEK可作为定制选项提供。氟橡胶O型圈专为耐电解液腐蚀而指定，因此在为电解液相关工作流程选择套件时，密封材料是一个关键考量因素。

顶盖弹簧集成在紧固装置中，旨在帮助固定电池。M4螺钉为组装提供了明确的固定接口。总之，这些细节为实验室用户在将单元集成到测试平台之前评估机械兼容性提供了明确的基础。

为何选择本产品

• 专用格式： 尺寸围绕4680圆柱电池研究而定义，为采购和工程团队在设备集成前提供了明确的兼容性参考。

• 稳固的材料组合： 304不锈钢端盖、PTFE圆柱部分和氟橡胶O型圈在一个紧凑的夹具中解决了结构处理、耐化学性和密封性问题。

• 高效重构： 可拆卸分体结构支持开发工作中的电池接触、检查、清洁和重复组装，减少了实验阶段之间不必要的干扰。

• 实用的固定设计： 内置顶盖弹簧和M4固定螺钉为实验室设置期间的一致电池定位提供了指定的机械紧固方案。

• 定制潜力： 当应用需求需要替代材料配置时，标准PTFE圆柱组件可定制为PEEK。请联系KINTEK获取报价或匹配您电池研究工作流程的定制解决方案。
