电池测试治具

用于实验室电池测试的鳄鱼夹和开尔文测试夹

货号 : JA04

价格根据规格和定制情况变动

最大持续电流: 最高 100 A（持续）/ 150 A（峰值）
接触电阻: < 0.2 mΩ 至 < 1.5 mΩ（视型号而定）
配置类型: 2 线标准 / 4 线真开尔文隔离

运输:

联系我们获取运输详情享受准时发货保证.

描述
下载

查看参数请求您的定制报价 👋

获取报价

在线沟通查看参数

为什么选择我们

简易的订购流程、优质的产品和专业的支持，助力您的业务成功。

流程简单品质保证专业支持

产品概述

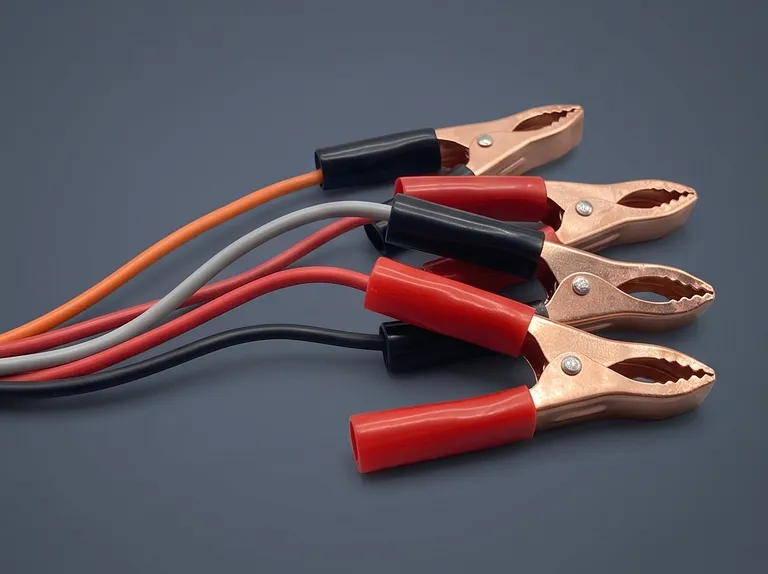

产品图片 3

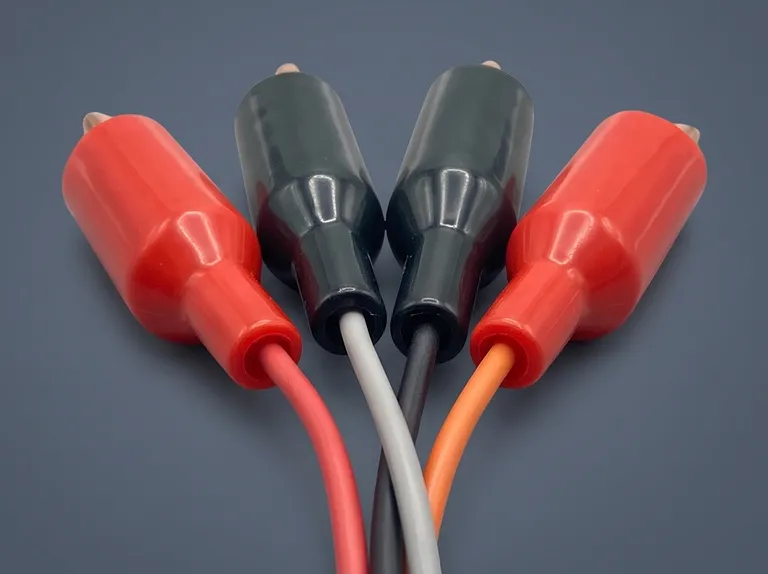

产品图片 4

手动夹具

该系列精密电池测试夹和鳄鱼夹专为严苛的电化学评估、电池循环测试仪接口以及精密阻抗谱分析而设计。这些测试夹旨在解决充放电循环过程中接触电阻、信号衰减和热稳定性等关键挑战，能够在各种电池外形尺寸下提供可重复、高度可靠的电气连接。无论是在低电流扣式电池分析还是高电流软包和圆柱电池测试中，该硬件都能保证卓越的信号完整性和机械耐用性。

该连接系统专为先进的实验室和中试规模工业工作流程而构建，可无缝集成到多通道电池测试站、恒电位仪和自动化质量控制装置中。这些测试夹在锂离子研究、下一代固态电池开发、超级电容器表征和一般电化学研究中发挥着重要作用。采购团队和实验室经理可以受益于一个高度适应性的平台，该平台可根据精确的电压、电流和环境要求进行定制。

每个夹具均采用高纯度导电基材和坚固的弹簧机构制造，确保在连续循环条件下具有一致的夹紧力和最小的电压降。坚固的制造质量可抵抗电解液腐蚀、机械疲劳和热应力，使该设备成为全球学术机构、电池制造工厂和材料研究实验室不可或缺的标准配置。

主要特点

超低接触电阻：采用优质导电基合金和专用表面镀层设计，最大限度地减少界面电阻，确保在高倍率充放电循环期间进行极其精确的电压降测量。
支持真正的四线制开尔文架构：提供专用的开尔文配置，其中载流路径和电压感应路径在夹口接触尖端处完全隔离，消除了电化学阻抗谱 (EIS) 中的引线电阻误差。
高耐用性弹簧组件：经过校准的重型内部弹簧可在数千次开合循环中保持均匀、可重复的夹紧压力，防止样品滑动和间歇性接触伪影。
先进的电镀和基材冶金：高导电性无氧铜、铍铜或镀镍黄铜基材提供了出色的机械弹性、卓越的导电性和长期抗氧化性。
耐电解液和化学腐蚀：配方设计可抵御意外接触恶劣的电池电解液、有机溶剂和腐蚀性实验室环境，且不会降低机械抓地力或导电性。
重型绝缘护套：高介电硅胶、PTFE 或工业级 PVC 套管提供可靠的电气绝缘、高介电击穿保护和符合人体工程学的抓握感，以确保操作员安全。
多功能接口终端：兼容标准 4mm 护套或非屏蔽香蕉插头、BNC 连接器、铲形接线片或直接焊接的电缆引线，可轻松集成到现有的电池测试硬件中。
完全可定制的接触轮廓：接触钳口可根据需要定制为平滑、锯齿状或针尖状轮廓，以优化与精致的软包电池极耳、圆柱电池端子或抛光电极表面的电气耦合。

应用领域

应用	描述	主要优势
电池循环测试仪接口	将单体电池、软包极耳和圆柱形电池连接到多通道充放电测试柜。	在高连续充放电电流下提供稳定的低电阻连接，且不会过热。
电化学阻抗谱 (EIS)	实验性电池化学体系和固体电解质的高频交流阻抗表征。	开尔文四线隔离消除了寄生引线电感和电阻，确保获得清晰的高频奈奎斯特图。
软包电池极耳夹紧	与薄而脆弱的铝和铜集流体极耳进行安全的电气连接。	均匀的钳口压力可防止机械穿刺、极耳变形或局部电流集中。
扣式电池和半电池测试	连接分体式测试电池、CR2032 支架和定制的 Swagelok 型电化学电池。	紧凑的外形允许在环境箱和手套箱内进行高密度多通道排列。
超级电容器评估	需要低 ESR 仪表引线和处理瞬时大电流的快速充放电循环。	最小的内部阻抗可防止毫秒级功率脉冲期间出现人为电压降。
自动化化成和分选装置	工厂车间生产线末端的电池化成、预充电和自动化容量分选设备。	工业级机械耐用性支持持续的高吞吐量工作周期，且维护需求极低。
材料与冶金研究	对新型合金和导电聚合物进行电阻率、电导率和电偶腐蚀测量。	在不同的试样表面光洁度和几何形状下保持可靠的微欧级接触完整性。

技术规格

规格参数	标准微电流型	大电流重载型	四线制开尔文精密型
项目参考	JA04-MC	JA04-HC	JA04-KV
主要接触材料	镀金铍铜 / 纯铜	镀镍黄铜 / 实心铜	镀金磷青铜 / 铍铜
最大连续电流	高达 10 A	高达 100 A (连续) / 150 A (峰值)	高达 30 A (电流引线) / 2 A (感应引线)
额定电压	30 V AC / 60 V DC (CAT I)	高达 1000 V (根据应用配置)	30 V AC / 60 V DC (低压精密)
接触电阻	< 1.5 mΩ	< 0.5 mΩ	< 0.2 mΩ (感应路径隔离 > 10 GΩ)
钳口开口容量	高达 12 mm	高达 35 mm	高达 18 mm
夹紧机构	精密不锈钢螺旋弹簧	高张力回火合金弹簧	双隔离精密扭力弹簧
夹紧力	8 N 至 15 N	25 N 至 50 N (可调)	每个钳口半部 12 N 至 20 N
绝缘材料	柔性高介电 PVC	重型阻燃硅胶 / 尼龙	高温 PTFE / 硅胶护套
工作温度范围	-20°C 至 +80°C	-40°C 至 +150°C	-40°C 至 +125°C
标准连接类型	直接焊接 / 2mm 插针 / 4mm 插座	螺纹 M6/M8 接线片 / 4mm 重型香蕉插头	双 4mm 护套香蕉插头 / BNC / 4 针航空插头
电缆规格	18–22 AWG 柔性硅胶引线	4–10 AWG 高股数纯铜电缆	双同轴 / 双绞屏蔽线
标准引线长度	0.5 m / 1.0 m (可按需定制长度)	1.0 m / 1.5 m / 2.0 m (可按需定制长度)	1.0 m / 1.5 m (定制匹配对长度)
耐腐蚀性	24 小时盐雾测试	48 小时盐雾测试 / 耐酸	化学镀镍层上镀金闪层
