电池极片弯曲试验机圆柱轴棒柔韧性与涂层附着力测试系统

货号 : DS07

价格根据规格和定制情况变动

运输:

联系我们获取运输详情享受准时发货保证.

查看参数请求您的定制报价 👋

获取报价

简易的订购流程、优质的产品和专业的支持，助力您的业务成功。

流程简单品质保证专业支持

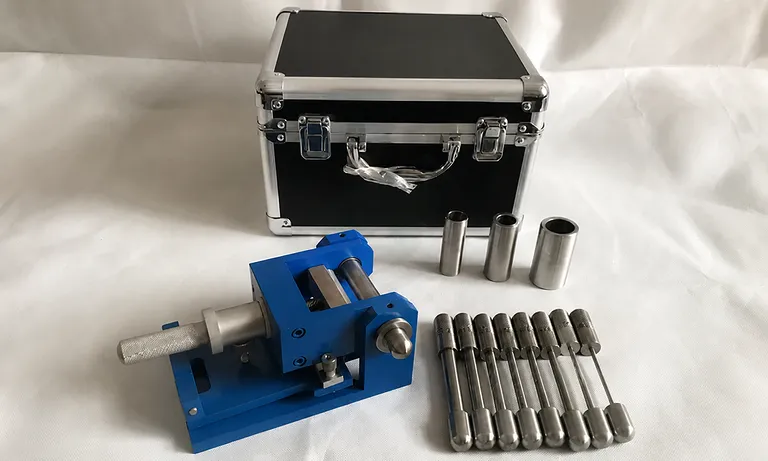

Battery Electrode Bend Tester Cylindrical Mandrel Flexibility and Coating Adhesion Testing System 1

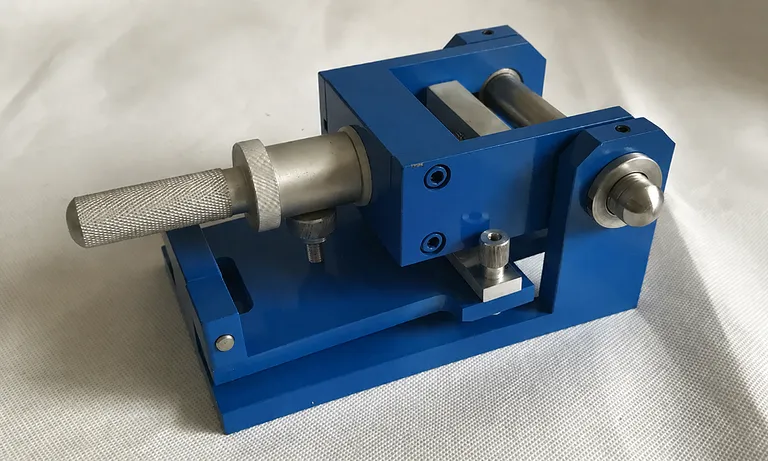

Battery Electrode Bend Tester Cylindrical Mandrel Flexibility and Coating Adhesion Testing System 2

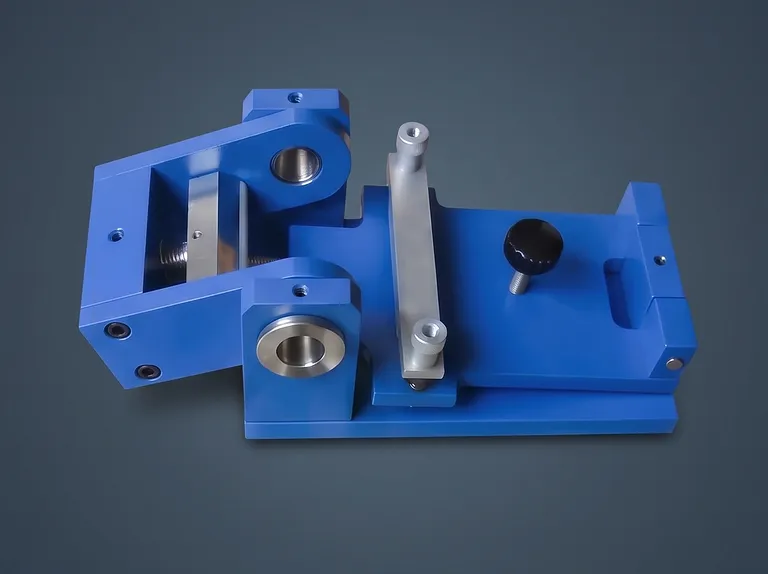

Product image 2

本圆柱轴棒弯曲测试仪器可对电池极片及涂层金属箔的涂层柔韧性、延展性以及基底附着力进行精确且可重复的表征。通过将涂层试样缠绕在已知直径的精密加工圆柱轴棒上，工程师可以确定拉伸形变下的关键机械失效阈值，包括微裂纹、脱皮和薄膜剥离。

该台式试验机主要专为锂离子电池极片配方研发、中试涂布验证以及先进表面工程实验室设计，是至关重要的质量控制和研发工具。它可可靠地适用于金属集流体、聚合物隔膜、转化膜以及特殊薄膜，为研究人员评估粘结剂弹性和活性物质附着力提供准确的实证数据。

该设备采用高等级结构合金制造，加工公差严格，在数万次测试循环中均能保持始终如一的机械一致性。其平稳可控的弯曲运动消除了操作人员引入的偏差，是追求标准合规和严苛物理测试规范的电池制造工厂与学术研究中心的必备设备。

全套十二件轴棒套件：配备全套精密研磨圆柱轴棒（2、3、4、5、6、8、10、12、16、20、25 和 32 mm），可准确测定各种活性材料涂层的精确延伸率与失效极限。
高精度间隙工程设计：旋转臂与测试轴棒之间的间隙公差严格控制在 0.05 mm 以内，支撑支架公差为 0.1 mm，确保测试过程中试样完全贴合径向轮廓，无不良滑动。
大行程夹持结构：垂直支撑升降行程与手柄行程均超过 17 mm，可实现对厚度最大至 1.0 mm 的各类基底进行平稳装样、精确定位与牢固夹持。
符合人体工程学的 180 度弯曲机构：配有配重平衡旋转手柄，可在标准 1 至 2 秒的测试窗口内平稳执行均匀的 180° 试样弯曲，防止局部应力集中。
刚性重载机架：采用强化铸造金属底座和耐磨导向柱制造，确保在刚性金属基底的小半径形变过程中机身零变形。
无损试样夹持系统：集成精密滚花手拧螺钉与保护夹持条，在形变前牢固固定精细极片箔材，且不损伤活性涂层。
免工具快速更换轴棒：采用直观的螺纹紧固螺母机构，使操作人员在迭代降级失效测试中可在数秒内完成轴棒直径切换。
严格符合计量规范：设计用于在受控实验室环境条件（23 ± 2°C，50 ± 5% RH）下满足严格的标准化圆柱弯曲测试规范。

应用领域	描述	主要优势
锂离子电池正极	测试铝箔集流体上的 LFP、NMC 或 LCO 厚浆料涂层在小半径下的弯曲性能。	识别正极粘结剂脆性，防止在高速卷对卷辊压过程中活性物质脱落。
锂离子电池负极	评估涂覆在薄铜基底上的高负载石墨及硅复合活性层。	量化粘结剂柔韧性，防止在卷绕（Jelly-roll）和方形电池组装过程中产生微裂纹。
固态电解质膜	评估薄型复合或聚合物电解质膜的机械顺应性与柔韧性。	测定临界弯曲半径，防止柔性及固态电池结构中因裂纹引发的短路。
集流体箔材研发	评估超薄铜箔、铝箔和镍箔的延展性与加工硬化特性。	确保箔材在连续弯曲载荷下沿纵向和横向轧制方向的完整性。
导电碳层与底涂层	在涂覆主极片浆料之前，测量涂覆在金属箔上的导电碳底涂层的附着强度。	防止在长期循环过程中集流体与活性层之间发生界面剥离。
工业卷材与制罐涂层	评估金属板材上装饰性、防护性和功能性聚合物清漆的开裂阈值。	验证深冲金属成形后及固化后的柔韧性与耐腐蚀保护性能。
学术材料科学	针对实验性浆料配方和新型聚合物粘结剂开展对比性机械形变研究。	为柔性电子和先进电化学储能器件提供可重复的、可用于发表论文的实证数据。

技术参数	数值 / 特性
型号	DS07
标准轴棒直径	2 mm、3 mm、4 mm、5 mm、6 mm、8 mm、10 mm、12 mm、16 mm、20 mm、25 mm、32 mm（共 12 种规格）
适用试样厚度	≤ 1.0 mm
标准试样尺寸	120 mm（长）× 50 mm（宽）
旋转手柄调节行程	> 17 mm
旋转臂与轴棒间隙	≤ 0.05 mm
支撑板升降行程	> 17 mm
支撑板与轴棒间隙	≤ 0.1 mm
标准弯曲弧度	180° 连续径向弯曲
标称弯曲时间	1 至 2 秒
检验标准距离	活性区域（距试样边缘 < 10 mm 的区域除外）
放大检验标准	目测检查 / 10倍光学放大镜
标准测试环境	温度：23 ± 2°C；相对湿度：50 ± 5%
设备外形尺寸	170 mm（长）× 110 mm（宽）× 230 mm（高）
运输净重	7.0 kg
防腐保护规程	长期存放时涂抹无水凡士林保护
