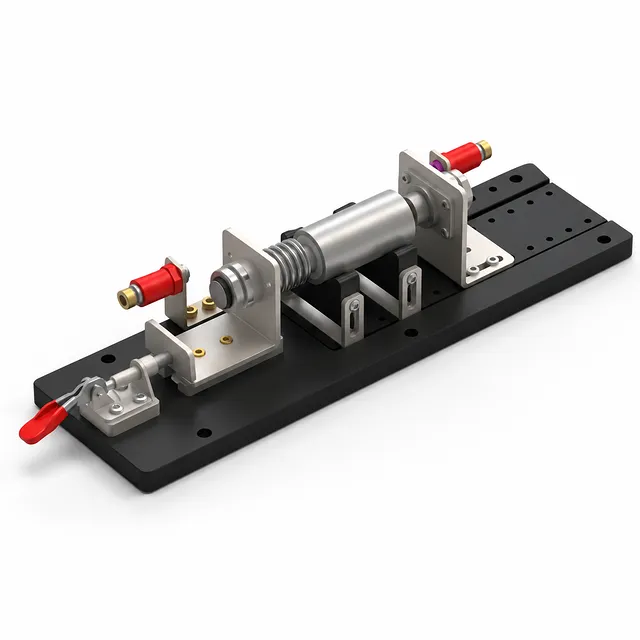

用于大型电池测试的圆柱电池肘节夹具测试台

货号 : JA11

价格根据规格和定制情况变动

连续测试电流: 100 A
夹具内阻: < 0.2 mΩ
目标电芯尺寸: 60140 圆柱形 (8 mm 极柱)

运输:

联系我们获取运输详情享受准时发货保证.

描述
下载

查看参数请求您的定制报价 👋

获取报价

在线沟通查看参数

为什么选择我们

简易的订购流程、优质的产品和专业的支持，助力您的业务成功。

流程简单品质保证专业支持

产品概述

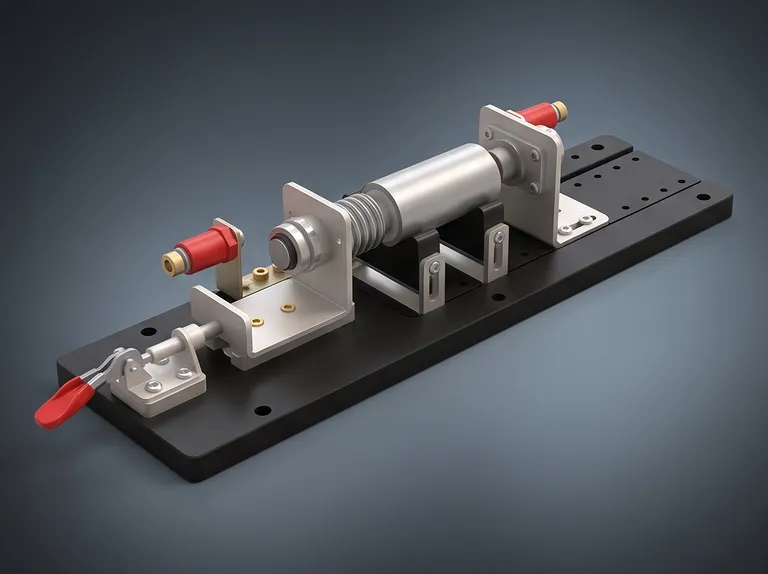

Product image 1

这款圆柱电池肘节夹具测试台是一种高性能电气测试装置，专为 60140 等大尺寸圆柱电池而设计。该夹具旨在满足先进电池研究、中试规模电池表征和高倍率电化学测试的严格要求，结合了稳固的机械肘节夹紧装置与低电阻集流器，能够建立快速、可重复且极其可靠的电气接触。

该设备专为承受高达 100A 的连续电流负载而打造，且热耗散极小，服务于电池研究实验室、电动汽车动力总成开发设施、电网级储能中试线以及工业质量保证部门。其高精度机械导向确保了电池端子上的轴向压缩均匀，消除了接触差异，并在大批量测试过程中保护敏感的电池极柱结构。

该夹具采用优质工业绝缘材料和高强度金属结构件制造，保证了卓越的结构刚性和长期的尺寸稳定性。无论是用于直流内阻 (DCIR) 测量、高倍率充放电循环，还是自动化电池分选，该系统在苛刻的实验室和工业条件下，数千次连续测试循环中均能保持低于 0.2 毫欧的恒定接触阻抗。

主要特点

大电流肘节夹紧运动学： 集成的工业肘节夹紧机构可实现快速的单动作电池插入和夹紧，通过可移动电流针施加恒定的轴向力，同时保持对侧针固定，以实现最大的机械重复性。
真正的四线开尔文传感架构： 独立的电流激励和电压传感路径将接触电阻与测量电路解耦，为微欧级 DCIR 和交流阻抗表征提供原始的电压信号采集。
重型低电阻电流探针： 采用由优质磷青铜和铍铜制成、直径超过 12 毫米的大型电流探针，该夹具在 5 毫米压缩下可提供超过 4 公斤的接触力，以最大限度地减少界面电阻。
专用弹簧加载电压针： 集中式磷青铜电压传感探针，外径小于 2 毫米，在 2 毫米压缩下施加 200 克独立接触力，确保直接、无创的端子表面电压跟踪。
精密 60140 电池中心对准： 集成的中心定位块引导 60140 圆柱电池与端子接触针精确同轴对准，确保与 8 毫米平整光滑的电池极柱可靠啮合。
100A 连续负载下温升低于 15°C： 优越的接触截面和优化的电流路径将夹具在 100A 连续测试期间的温升限制在 15°C 以下，防止热诱导测量漂移和电池发热。
重型镀金探针表面： 探针具有超过 4 密耳（mil）的厚镀金层，可抵抗电偶腐蚀，最大限度地减少表面氧化，并在较长的循环间隔内保持稳定的接触界面电阻。
带 M10 端子连接的刚性绝缘底座： 复合非导电夹具底座集成了重型 M10 接线端子，用于直接连接大规格电池测试仪电缆，并通过专用的台式螺钉安装点固定。

应用领域

应用	描述	主要优势
60140 圆柱电池研发	下一代大尺寸圆柱电池化学体系和结构设计的精密电化学表征。	提供真正的四线开尔文电压精度，无夹具引起的测量伪影。
高倍率放电与快充测试	在连续 100A 循环协议下的高电流热性能和电气性能评估。	保持低温升（< 15°C），以保护电化学完整性和热数据的有效性。
直流内阻 (DCIR) 筛选	针对已制造电池批次的高通量脉冲功率和内阻基准测试。	稳定的 0.2 mΩ 以下夹具电阻保证了可重复的电池间分选分辨率。
电池化成与预分选	中试生产线和原型设计设施中的下线质量验证与容量分选。	快速的肘节夹紧啮合加快了手动装卸循环时间。
电化学阻抗谱 (EIS)	预应力机械夹紧条件下的宽频阻抗表征。	独立的弹簧加载电压探针将接触阻抗与电池本体响应隔离开来。
加速循环寿命与衰减研究	在不同环境箱温度下的长期连续循环测试。	重型镀金铍铜触点可抵抗接触退化和热氧化。

技术规格

规格参数	技术详情/数值
产品编号	JA11
目标电池外形	60140 圆柱电池
电池端子/极柱直径兼容性	8 mm（平整、光滑的端子表面）
夹紧机构	手动工业肘节夹具
运动学架构	一端固定电流针，一端可移动电流针
连续测试电流	100 A
夹具总内阻	< 0.2 mΩ
工作温升	100 A 连续负载下 < 15 °C
电流探针直径	> 12 mm
电流探针材质	磷青铜 / 铍铜
电流探针接触弹簧力	5 mm 压缩下 > 4 kg (> 40 N)
电流探针表面镀层	镀金厚度 > 4 mil
电压探针直径	< 2 mm
电压探针材质	磷青铜
电压探针接触弹簧力	2 mm 压缩下 200 g (约 2 N)
电源线连接接口	M10 螺柱 / 接线端子
结构材料组成	高强度介电绝缘复合材料 + 精密加工金属硬件
电池定位机构	集成中心对准块
底座安装方式	直接台式螺钉固定

为什么选择本产品

专为高电流完整性设计： 与容易过热的标准测试夹不同，本夹具专为维持 100A 连续电流且温升低于 15°C 而设计，从而保持安全性和数据准确性。
精密夹紧重复性： 机械肘节连杆结合弹簧加载铍铜电流探针，可施加超过 4 公斤的校准力，消除了各班次操作员导致的接触差异。
针对大尺寸电池的专门优化： 为带有 8 毫米极柱的 60140 圆柱电池定制加工，集成中心挡块确保了即时、自对准的电池放置，从而实现高通量测试。
卓越的耐腐蚀性和长寿命： 高磨损接触表面上厚实的镀金层（> 4 mil）可防止氧化和微动磨损，确保在多年的日常运行中保持稳定的 0.2 mΩ 以下接触电阻。
模块化且稳固的台式集成： 刚性介电框架和重型 M10 端子允许安全的台式螺钉安装，可整洁地集成到实验室测试台和环境箱中。
