5V 5A 锂离子电池测试设备 电池测试仪

产品概述

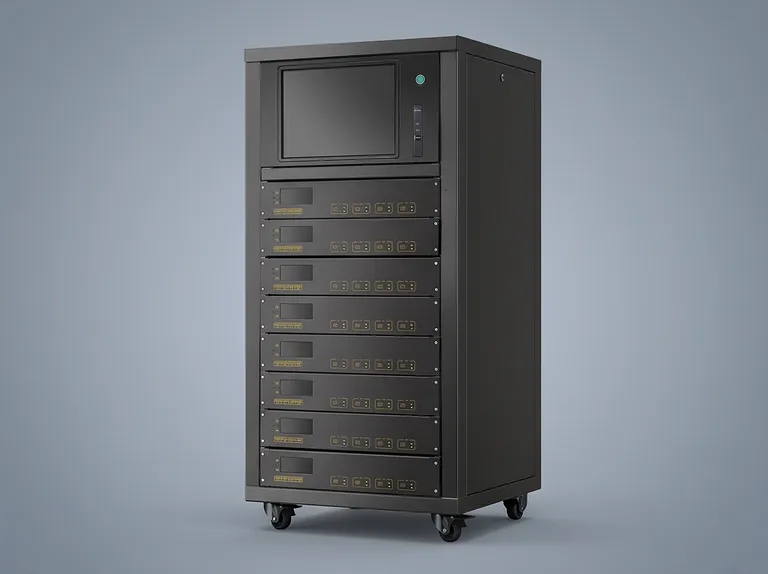

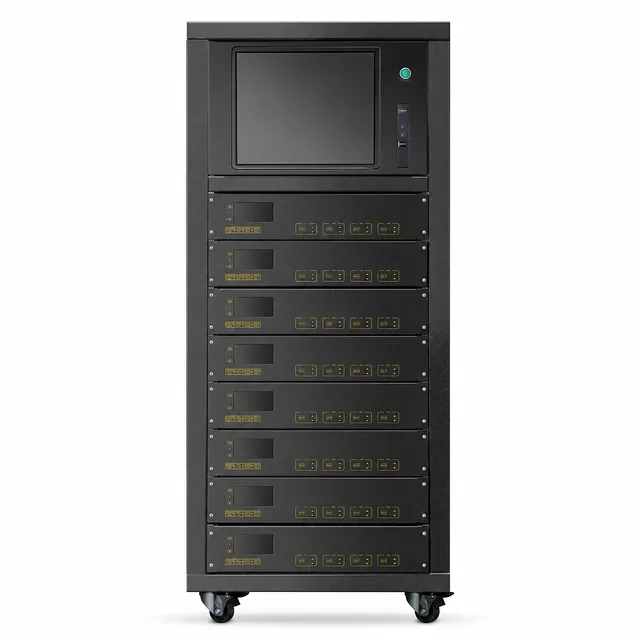

这款四通道电池测试系统专为精确评估锂离子电池、实验室原型和电化学储能组件而设计。设备具有 -5 V 至 +5 V 的可编程电压范围和每通道高达 5 A 的电流能力，可在同一个集成平台上支持受控的充电、放电、脉冲、恒功率、恒电阻和直流内阻（DCIR）测试。

该系统服务于电池研发实验室、电芯制造商、材料研究人员、高校及质量控制团队。它支持圆柱、软包、扣式及其他兼容电池格式的常规循环、性能验证、容量表征、倍率测试、脉冲响应分析以及开发阶段验证（使用通用夹具）。

高分辨率 16 位 AD 和 DA 转换、四个电流档位、四线制测量、快速电流响应和稳定的输出调节有助于产生可重复的测试结果。软件保护、断电数据保护、离线测试和基于数据库的记录管理，支持在长时间测试项目和严苛的研究计划中实现可靠运行。

主要功能

• 四个独立测试通道： 四个设备通道允许并行测试多个电芯或测试条件，在保持通道级控制和测量的同时，提高实验室的吞吐量。

• 宽动态电流范围： 四个可选电流档位涵盖 0.1 µA 至 5 A，使同一系统能够以适当的分辨率处理小电流电化学测量和大电流电池性能测试。

• 高精度电压和电流控制： 电压和电流精度均为满量程的 ±0.02%，稳定性保持在满量程的 ±0.005%，以确保充电和放电结果的一致性。

• 快速采样和电流响应： 电流响应时间从 10% 到 90% 或 90% 到 10% 为 ≤100 µs。数据记录支持至少 1 ms 的时间间隔，并支持 1000 Hz 的连续充放电记录。

• 灵活的充放电编程： 设备支持恒流、恒流/恒压、恒压、恒功率、恒功率/恒压和恒电阻充电模式，以及多种放电策略。

• 脉冲和直流内阻（DCIR）测试： 脉冲测试支持恒流充放电，最小脉冲宽度为 400 µs，一个脉冲步骤内最多可设置 16 个不同的脉冲段。专用的 DCIR 测量步骤支持动态电阻评估。

• 全面的保护控制： 可配置的电压、电流、容量和波动限制有助于保护测试样品和设备。软件还提供断电数据保护和离线测试功能。

• 四线制测量架构： 四线制电压和电流感测减少了引线电阻的影响，为低压电芯和精密表征工作提供更可靠的测量。

• 结构化数据与连接性： MySQL 数据库对测试数据进行组织，通过 TCP/IP 的 100M 以太网通信支持上位机操作。结果可导出为 EXCEL 2003、EXCEL 2010 和 TXT 格式。

应用领域

技术规格

四通道架构和可编程测试模式允许实验室在同一平台上将常规循环与高级瞬态测量相结合。研究人员可以根据测试目标定义电压、电流、时间、容量、能量、功率和脉冲相关的截止条件，从而减少人工干预并提高程序的一致性。

电流档位设计在实验室处理需要显著不同测试电流的电芯和材料时特别有用。小电流测量可以使用较低档位进行灵敏表征，而大功率测试可以使用 150mA---5000mA 档位。指定的档位相关电流精度值使得在方法开发和设备选型过程中更容易评估测量能力。

数据记录专为长时间循环和快速脉冲事件而设计。连续充放电操作可以以 1000Hz 记录，而 GSM 脉冲模式支持单个脉冲记录。时间、电压和电流记录阈值可以按规定的最小间隔进行配置，为性能分析、故障排除和报告准备提供详细的数据轨迹。

为什么选择本产品

• 专为长期实验室使用而构建： 300W 输入设计、25W 单通道输出、稳定的调节和可配置的保护功能，支持在扩展测试程序中实现可靠运行。

• 助力研究决策的测量质量： 16 位转换、满量程 ±0.02% 的电压和电流精度、±0.005% 的稳定性以及四线制感测，有助于在对比电芯和材料时减少测量不确定性。

• 多种测试方法集于一体： 充电、放电、脉冲、循环、恒功率、恒电阻和 DCIR 功能提供了随研究重点变化所需的灵活性。

• 可追溯的数字化工作流： MySQL 数据管理、TCP/IP 以太网通信、条形码绑定、离线测试和通用导出格式，使结果更易于组织、检索和审查。

• 实用的保护与支持能力： 可配置的安全限制和断电数据保护有助于在无人值守操作期间保存宝贵的测试记录并保护样品。

请联系我们获取详细报价、应用评估或与您的电芯格式、电流曲线和研究工作流相匹配的测试配置。
